1#建筑滿足上述條件，沿用原有引下線及基礎接地網，改造設計在建筑適當位置設置獨立引上線，并將其作為建筑樓層均壓環接地點使用。
b.防雷引下線被破壞、屋頂防雷引下線接點無法找到(無法找到原設計圖紙)。由于無法確認接地引下線的接點，原有接地引下線無法再使用，此時應考慮做獨立引下線，獨立引下線的設置間距應滿足不大于18m的要求，接閃器重新鋪設。圖3為3*樓獨立防雷引下線及重鋪接閃帶局部示意，獨立引下線沿建筑外墻敷設至屋頂女兒墻上，并與接閃帶可靠焊接，在建筑四角的獨立引下線上距室外地坪0.5m處留電阻測試盒。
c.防雷引下線與基礎接地網的連接被破壞。該情況大多在建筑整體平移中出現，引下線隨結構柱、墻被切斷，由于無法確定原結構內引下線的鋼筋接頭，應采用獨立引下線。該情況下基礎結構需要重做，基礎接地網重新設計，需預留足夠的防雷引下線與基礎接地網的接點，改造設計方便調整獨立引下線位置。
接地網的選擇
接地網的選擇應結合改造前建筑的防雷引下線與基礎接地網的連接情況，原有防雷引上點的可利用情況，建筑周邊其他建筑的原防雷接地情況，建筑的分布情況及改造后建筑的結構形式等因素綜合考慮。以1#~6#建筑為例，1#建筑體量相對其余建筑大很多，且分布較獨立，同時原有防雷及接地措施保存比較完整，故考慮采用原有接地網，并采用其他措施控制接地電阻在1Ω范圍內。
2#、3#樓沒有原設計圖紙，且建筑分布較集中，建筑形式多樣，規模小，故采用室外人工接地網形式。如圖4所示，采用25mm、長5m的熱鍍鋅圓鋼垂直打入地下，并利用40×4熱鍍鋅扁鋼將其頂部可靠焊接，并且應與新增的室外電梯鋼結構基礎聯結，形成一個接地網。
接地引上線改造

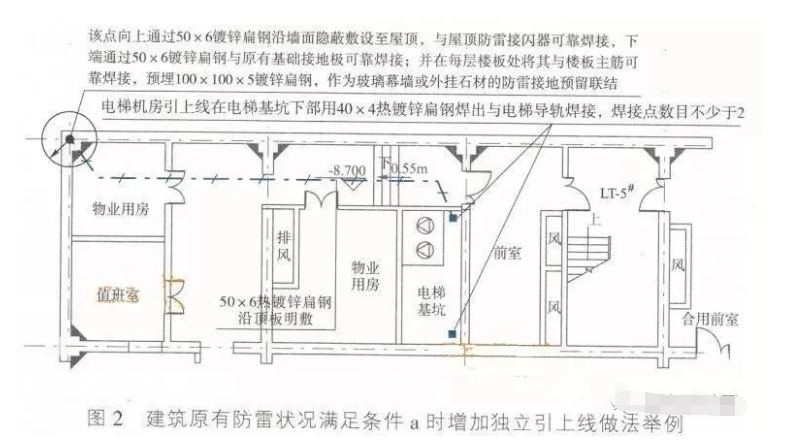

a.使用原有基礎接地網，且原有接地引上線大部分未受到破壞，能繼續使用。該情況下，對房間內包含有原有引上點的需要接地的機房，考慮使用原有基礎接地網及原有引上線;對于改造后室內沒有引上點需要接地的機房，采用符合現行國家標準GB50057-2010《建筑物防雷設計規范》規定的接地體自就近的引上點接來山。圖5中，新增強電井的接地等電位帶就近接自電梯井原有接地引上點(下文中關于接地體的規格材料均以案例為主)。
b.采用新建基礎接地網(建筑平移情況)?；A接地網設計時，根據建筑內部機房布局，在對應位置預留接地引上線。既有建筑與新建基礎對接后，預留的引上線沿結構體表面或二次砌筑墻體敷設到位。
c.采用人工接地極(接地網)。此時接地引上線需要從室外引入，有兩種方式：
①接地引上線自室外引入后，與在建筑內敷設的接地等電位網可靠聯結，建筑物內需要引上的接地引上點均自該等電位網，并沿結構體或二次砌筑墻體引上;室內的接地等電位網需要多點與室外接地網聯結，以降低接地網各點間的點位差。
②根據需要做接地措施的機房接地引上點位置，從室外接地網直接引入接地引上線，如圖8~9所示;案例中每個需要做等電位環的機房接地點數目均不少于2個。
以上兩種方法中，前者針對較大體量的建筑物，室內等電位帶的設置可平衡建筑內各接地點的絕對電壓，增加接地引上線的可靠性，該方式自室外接地網接入的引上線數目相對較少，對于大型建筑，該方式比較經濟;后者針對較小規模的建筑物，室內不設置等電位帶可減小改造對房屋結構的影響，且減少投資。
