2970613037@qq.com社保電子防雷器-防雷接地改造是既有建筑電氣改造中最能體現改造的特殊性和復雜性的部分，需要特別關注。本文從各個角度列舉既有建筑防雷接地改造中可能會發生的情況，并提出一種或幾種解決方法，希望可以為設計人員提供參考。
1、既有建筑防雷改造的難點
a.部分既有建筑建造時間太過于久遠，原建筑并未設計防雷接地系統或該系統不能滿足目前國家規范的要求;原防雷接地設計圖紙已遺失，無法明確建筑的接地引上線位置，致使無法再利用原有接地條件(包括基礎接地極及各引上點)。
b.設計之前需要拆除非承重部分是既有建筑改造的特點，施工單位在拆除過程中可能會破壞原有引上點預留，致使參照原圖紙的情況下也無法找到可使用的引上點。
c.既有建筑改造中結構體不能隨便破壞，致使無法從結構體中接出引上線作為接地點。
d.既有建筑的改造過程中，結構探測單位不能百分之百還原建筑的所有結構細節，所有已知條件并不完全屬實，故改造過程需要設計單位隨時根據現場情況調整、修改設計圖紙。
2、案例概況
本文通過實際案例，列舉既有建筑防雷改造中的常見問題加以分析，并嘗試給出合理的解決方法。

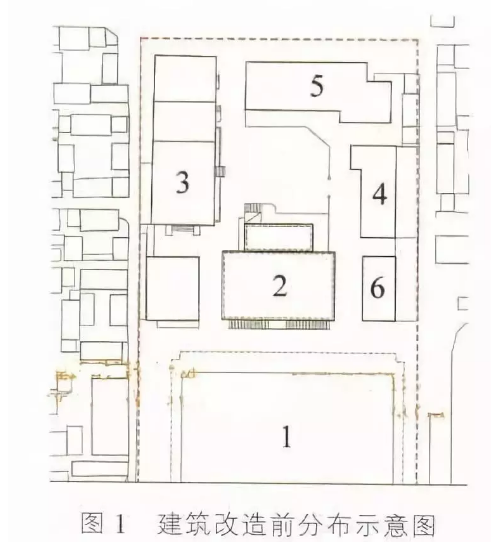

該工程自南向北可分成兩部分，南部大廈(1#樓)及北部建筑群(2#~6#樓)，詳見圖1。
大廈地下3層、地上8層，由南北兩部分構成，南樓原設計圖紙已經遺失。兩部分地上樓層標高均一致，地下標高存在高差。拆舊后施工單位發現地下機房?jī)?nèi)有部分原有接地引上點缺失或已被破壞無法使用;屋頂防雷措施并未損壞，尚可利用。
建筑群由多座樓(2#~6#樓)層數為1~6層不等的建筑組成，部分建筑有地下室，無設計圖紙。其中2*、3#、6#樓均做改造，4#、5*樓為重建。經現場勘察及施工單位反映，需改造的樓中僅2#樓結構中有防雷措施，3*樓改造前設有電話機房，有相應的接地措施。
項目采用綜合接地，將防雷接地，變壓器中性點接地，電氣設備的保護接地，電梯機房、安防監控室、弱電機房的接地共用統一接地體。要求接地電阻值不大于1Ω。
由于大廈及建筑群均設有人防設施，且二者在改造前已連接，我們認為二者的基礎接地體是聯結在一起的，二者防雷等級應該一致。根據計算，大廈判定為二類防雷建筑，相應建筑群也應為二類防雷建筑。
