社保電子防雷器廠家（www.wodong.cc）這個提問要分幾個方面來答。
1、防雷器漏電保護；在三相四線制的低壓供電線路中，電氣設備由于絕緣發生故障，線路與線路之間、線與地之間、工作回路與不能帶電的金屬殼體、構架等形成電流通路，稱為漏電。
為了防止漏電而對人身遭受電擊的裝置叫漏電保護（或者稱漏電斷路器）。它的工作原理為；在規定條件下，當被保護電路中剩余電流超過設定值時，能迅速自動斷開電路或者發出報警信號的繼電保護裝置。而“裝置”的范圍是指具有剩余電流保護功能的系列設備。
剩余電流動作保護裝置采用自動切斷電源的保護原理，在直接接觸防護中作為防止電擊危險的基本保護措施的附加保護。在間接接觸防護中作為防止因接地故障使電氣設備外露導電部分帶有危險電壓而引電電擊危害或電氣火災危險的有限保護。剩余電流動作保護裝置切斷電源的動作原理不同于線路中（或電氣中）的過流保護，而是依靠線路中發生接地故障時，各相線和中牲線（N）形成的矢量和，即使這個矢量和小到只有mA級，但達到預定值，通過剩余電流動作保護裝置的放大，形成高靈敏度的切斷動作，使漏電斷路器動作跳閘，達到安全的目的。

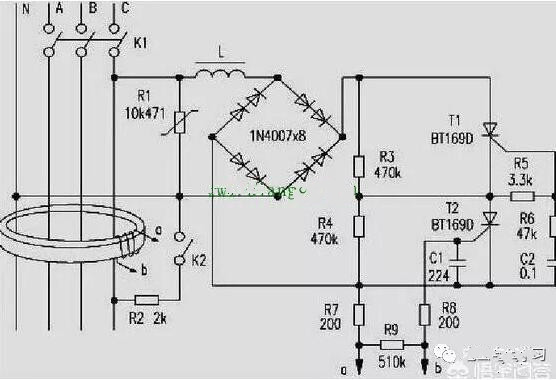

上圖為一個三相四線漏電斷路器電路圖。包括有零序電流互感器，試驗按鈕，信號放大，可控硅驅動，跳閘脫扣線圈等等。
2、過載保護；利用兩種不同的金屬片焊接，在工作電流流入熱元件的電流產生熱量，使有不同膨脹系數的雙金屬片發生應力形變，當形變達到一定距離時（此雙金屬片有調節距離的螺桿，調節螺桿高低改變它的動作的大小或時間），就推動連桿機構動作，使控制斷路器的觸頭電路斷開，從而使斷路器跳閘失電，主電路斷開，實現斷路器的過載保護。
國內的生產廠家依照國標生產的各類具有剩余電流的斷路器或普通斷路器都有過載保護裝置，出廠前都要有嚴格的檢測手段，保證與斷路器的型號標注達到一致。
3、過載保護的過載電流大于額定工作電流。比如斷路器標注額定電流為16A，是指斷路器可以在16A以下范圍內長期工作或者說是斷路器的最大工作電流。而過載電流是大于16A，過載它還有一個參數是動作延遲時間，對于剩余電流斷路器來說這個參數應小于0.3秒，分?jǐn)鄷r間大于0.5秒為普通斷路器。
漏電保護與過載保護在斷路器總或中各負其責，它們之間有一方出故障，其斷路器的功能視為損壞不合格應予更換。
目前根據市面上銷售的漏電保護器開關的工作原理將其分為三大類，電壓型、電流型以及脈沖型。電壓型漏電保護開關接于變壓器中性點和大地間，當觸點時中性點偏移對地面產生電壓，從而起到保護動作切斷電源，但是由于它是對整個配變低壓網進行保護，所以不能夠分級保護。
由于停電范圍大，動作較為頻繁，目前已經被淘汰。而脈沖型電流保護器在發生觸電時，三相不平衡漏電流的相位以及幅值突然發生了變化，以此為動作信號，目前被廣泛的運用在電流型漏電保護器上。
