關于共模和差模電感電路分析方法-社保電子防雷

發布時間:2017-08-03 17:35 　 瀏覽次數：

社保電子-防雷器綜合解決方案廠家：（網站：www.wodong.cc）所謂共模信號就是二個大小相等、方向相同的信號。

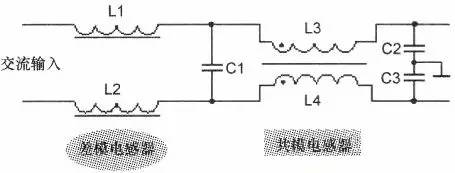

如上圖所示是共模和差模電感器電路，這也是開關電源交流市電輸入回路中的EMI濾波器，電路中的L1、L2是差模電感器，L3和L4為共模電感器，C1為×電容，C2和C3為Y電容，該電路輸入220V交流市電，輸出加到整流電中。

1.共模電感器電路開關電源產生的共模噪聲頻率范圍從10kHz~50MHz甚至更高，為了有效衰減這些噪聲，要求在這個頻率范圍內共模電感器能夠提供足夠高的感抗

(1)正常的交流電流流過共模電感器分析。如上圖所示，220V交流電是差模電流，它流過共模線圈L3和L4的方向如圖中所示，兩線圈中電流產生的磁場方向相反而抵消，這時正常信號電流主要受線圈電阻的影響(這一影響很小)，以及少量因漏感造成的阻尼(電感)，加上220V交流電的頻率只有50Hz，共模電感器電感量不大，所以共模電感器對于正常的220交流電感抗很小，不影響220V交流電對整機的供電。

(2)共模電流流過共模電感器分析。當共模電流流過共模電感時，電流方向如上圖所示，由于共模電流在共模電感器中的同方向，線圈L3和L4內產生同方向的磁場，這時增大了線圈L3、L4電感量，也就是增大了L3、L4對共模電流的感抗，使共模電流受到了更大的抑制，達到衰減共模電流的目的，起到了抑制共模干擾噪聲的作用。

加上二只Y電容C2和C3對共模干擾噪聲的濾波作用，使共模干擾得到了明顯的抑制。

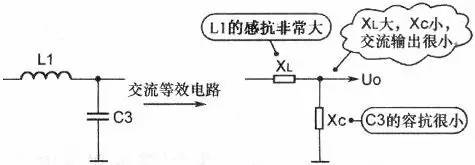

2.差模電感器電路如上圖所示是差模電感器電路，差模電感器L1、L2與×電容串聯構成回路，因為L1、L2對差模高頻干擾的感抗大，而X電容C1對高頻干擾的容抗小，這樣將差模干擾噪聲濾除，而不能加到后面的電路中，達到抑制差模高頻干擾噪聲的目的。
