電涌屬于EMC電磁兼容研究的范疇。在電涌模型中電涌從干擾源經過耦合路徑傳遞到感受器設備中。電涌包括雷電電涌電磁操作脈沖電涌，兩者同為干擾源，在低壓配電網中產生能量耦合傳遞到電氣設備中。
浪涌保護器，也叫防雷器，是一種為各種電子設備、儀器儀表、通訊線路提供安全防護的電子裝置。當電氣回路或者通信線路中因?yàn)橥饨绲母蓴_突然產生尖峰電流或者電壓時，浪涌保護器能在極短的時間內導通分流，從而避免浪涌對回路中其他設備的損害。
SPD專用于低壓配電系統和電子信息系統，按所使用的非線性元件特性，電涌保護器分為三類。

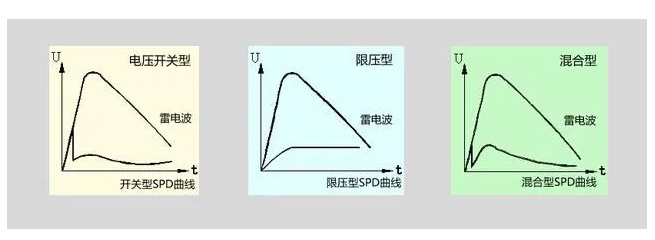

各類SPD曲線見下圖：www.wodong.cc
1.開關型SPD：
當沒有瞬時過電壓時呈現為高阻抗，一旦響應雷電瞬時過電壓時，其阻抗就突變?yōu)榈椭?，允許雷電流通過。用作此類裝置時器件有：放電間隙、氣體放電管、閘流晶體管等。
2.限壓型SPD：
當沒有瞬時過電壓時為高阻擾，但隨電涌電流和電壓的增加其阻抗會不斷減小，其電流電壓特性為強烈非線性。用作此類裝置的器件有：氧化鋅、壓敏電阻、抑制二極管、雪崩二極管等。
3.混合型SPD：
它由開關型元件和限壓型元件混合組成，根據是施加的沖擊電壓特性不同，混合型SPD有時呈現開關型SPD的特性，有時呈現限壓型SPD的特性，有時同時呈現兩種特性?；旌闲屠擞勘Ｗo(hù)器對于電源系統和信號系統的后續防雷保護、戶內精細保護具有很好的效果。

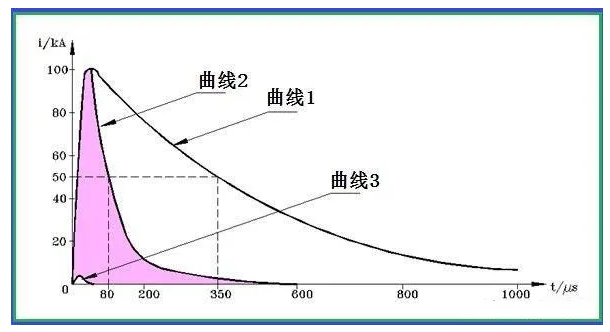

曲線1被稱為沖擊電流Iimp，其波頭時間為10μS而半峰時間為350μS 。由于曲線1很接近自然雷電放電的電流波形，常用于一級配電。曲線3用于二級和三級配電的電氣電子系統。
這三條曲線與三部種準相關聯：www.wodong.cc
曲線1 ——IEC61643-1標準推薦曲線；曲線2 ——德國E DIN VDE0675推薦曲線；曲線3 ——IEC61643-1標準推薦曲線。
