二、設計原則
通信線路和通信機械接地，是為防雷、防強電、防電磁感應，防電腐蝕，防通信干擾，以及作為通信正常工作和保護人身安全而設。?
通信機房的各種接地系統(包括聯合接地，保護接地、防雷接地，以及各種自然接地體等)有兩種設置方式(即分設方式與合設方式)，但每處只允許一種設置方式。

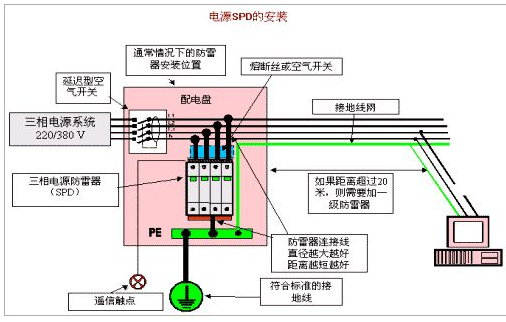

引入電源室的交流電源線，在室外應裝置相應的低壓避雷器及防護橫向電壓的設備。
接地體(包括防雷、交流零線的重復接地，保護接地、聯合接地、電纜金屬外護套，以及各種自然接地體等)，地下引接線及地上裸導體的連接等，應采取以下減少電化學腐蝕的措施：
①接地體(包括地下的引接線)應采用鍍鋅鋼材、鑄鋼材、銅材或石墨電極;
②減少聯合接地系統的直流工作電流;
③保護接地系統應沒有直流或交流電流;
④引入電纜應采用有絕緣外護套的電纜或?qū)㈦娎|金屬外護套與室內接地系統加絕緣措施;
⑤兩種不同的金屬線(或金屬排)連接時，應盡量采用熔接，保證無假焊、虛焊，當采用緊固件連接時，其連接處應鍍錫。
接地體的引線不允許采用鋼管保護，應采取絕緣措施。
采用分設接地方式時應作到：
①各種地下接地體、地下裸引線之間的距離應>20m，接地裝置埋設地點應設地線樁。
②在電源室內應分別裝設保護接地排和聯合接地排。③接地系統的室外引接導線與房屋避雷泄流線的空間距離：當房屋高度在30m及以下時，一般應>2m。
聯合接地系統應按機械室分類接入聯合接地排，連接處所如下：
①各種直流電源母線需接地的一極;
②引入架，試驗架，引入試驗架，測量臺、試驗臺的測試用地，以及測試儀表的接地;
③各機械室不接入交流電源的金屬機架(電源室的直流配電屏機架不應接地);
④電報機械和自動電話中繼器的工作接地;
⑤引入電纜的絕緣金屬護套，配線電纜的金屬屏蔽層;
⑥各通信機械室的保安避雷器(包括放電間隙，避雷器等);
⑦容易產生噪聲干擾的盤架單獨接地。
保護接地系統按設備分別接入保護接地排，連接處所如下：
①交流配電盤、整流器、其他交流電源設備以及接入交流電源的機架、機殼;
②交流電源線的金屬外皮;
③交流三相四線制配電系統的中性線重復接地。不準用交流三相四線制的中性線代替保護接地。
采用合設接地系統時應作到下列要求：
①聯合接地體、保護接地體、房屋防雷接地體、地下電纜金屬外護套、混凝土電極以及金屬水管等應接成一個接地系統，并采取熔焊和防腐蝕措施;
②所有通信線路均應采用地下電纜引入方式，并應裝設避雷設備;
③不得利用室內通信設備的金屬部分構成雷電流的泄流通路。
通信機房內設備至回流排的連接導線。
銅芯不應<35mm2(總配線架至接地排);銅芯不應<16mm2(要求接地電阻<10歐時通信設備用);銅芯不應<10mm?2(要求接地電阻≥10Ω的通信設備用);鋁芯不應<25mm2(工頻交流設備用)。機房防雷歡迎咨詢社保電子防雷器
