2970613037@qq.com社保電子有線廣播電視防雷技術保護措施，前端系統接地與安全
接收天線的接地。衛星天線一般都架設在開闊沒有障礙物地帶，豎桿一般架設在建筑物頂端或鐵塔。應該把所有的接收天線的接地端焊在一起，按要求接地。其接地電阻應小于4。應該注意是接地天線系統的避雷接地不能與機房的工作地線并聯一起，防止造成感應雷擊，避雷針的高度與天線頂端長度應大于天線的最大尺寸，避雷針與天線之間的最小水平間距應大于3m。
前端機房設備的接地。機房內地的所有設備，輸入，輸出，電纜的屏蔽層，金屬管道等都需要接地。防雷地線距保安地線10m距工作地線20m。在機房供電方面采取在電源輸入端安裝氣體放電管、壓敏避雷器，還應該采用專用的電子防雷器件用于電源防雷，并且使用電源穩壓器，以保障機房設備用電防雷。
機房防雷機房應有防直擊雷的保護措施。
如機房已處于天線鐵塔避雷針的保護范圍內?？刹涣碓O(shè)防直擊雷的保護裝置。如不在其保護范圍內，應沿機房屋頂四周敷設閉合環形避雷帶。鋼筋混凝土屋面板，柱內鋼筋可作引下線。
在機房外地下，應圍繞機房敷設水平閉合接地體；在機房應沿墻壁敷設環形接地母線，如機房內不采取任何均壓措施，不能保證人身、設備的安全，有的微波站已發生雷擊事故。機房內各種電纜的金屬外皮、設備外殼和不帶電的金屬部分，各種金屬管道等，均應以最短的距離與環形接地母線(室內)或室外的閉合環形接地帶做好電氣聯接，屋頂?shù)谋芾讕?yīng)與引下線焊接。在機器集中處或重要設施如波導管、水管等進入機房處，可適當調整連接線的位置，使上述設施以最短的距離與連接線連接。有的微波站，將進入機房的水管、電纜與接地網分開，造成雷暴時打火或?qū)θ寺殡?。機房的接地網與塔體地網間，至少應有兩根水平接地體連接，總接地電阻不大于1Ω。這樣，對于機房項部引入機房的波導管，在雷擊天線鐵塔時，可以起到均衡電位的作用。至于使用兩根水平接地體而不使用一根，是防止一根被腐蝕斷可以有一根備用。引向機房的電力線、通信線，應有電纜金屬外皮或金屬屏蔽屋或?qū)Ь€敷設在金屬管內，并要求埋地敷設。由機房引出的金屬管、線也應埋地，在機房外埋地長度均不應小于15m。防雷器
5站內供電設備的防雷運行經驗表明，采用上述防雷措施，微波站的人員和主要設備是安全的。有一些微波站發生雷擊事故，多為雷擊天線鐵塔或雷擊供電線路引起，也有變壓器的絕緣被擊穿等。因此，應在變壓器高壓側裝設閥式避雷器，低壓側可選用通過I級分類試驗的限壓型的浪涌保護器，具體視現場條件而定。對多雷地區，還應根據當?shù)乩讚羟闆r加強防雷措施，或在前一根電桿上裝設一組閥式避雷器。對于機房內的電力線、通信線，應在機房內裝設防雷裝置。通信線的閑置線對，應在終端配線架上接地，確保微波站和廣播電視臺的安全正常運行。
6干線傳輸網的防雷當電纜進入建筑物時，在靠近建筑物的地方，應將電纜的外導電屏蔽層接地。架空電纜直接引入時，在入戶處應增設避雷器，并將電纜外導體接到電氣設備的接地裝置上。電纜直接埋地引入時，應在入戶端將電纜金屬外導體與接地裝置相連。不要直接在兩建筑物屋頂之間敷設電纜，可將電纜沿墻降至防雷保護區以內，有線電視系統中的同軸電纜屏蔽網和架空支撐電纜用的鍍鋅鋼線都應有良好的接地。在具備良好接地的情況下，系統網絡受感應雷襲擊的機會較小。

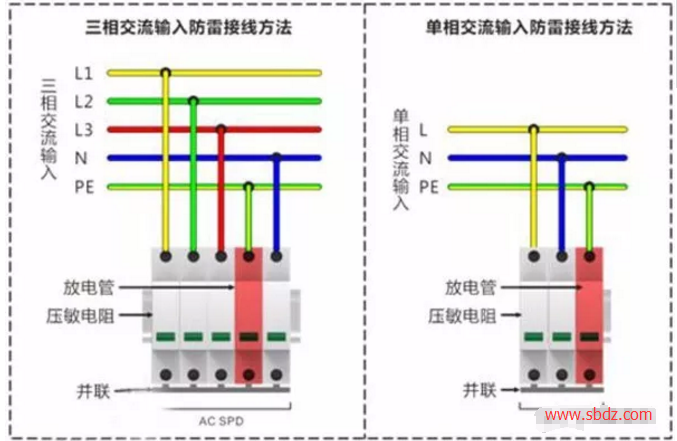

但實踐中我們發現，雷電仍然會從電力線串入，襲擊網絡中的光接收帆、放大器等有源設備。由于電力的可靠防雷造價很高，在大量分散使用的放大器供電上很難辦到。若使用氧化鋅壓敏電阻，造價低，防雷方法簡單，又能起防雷效果。還可以將系統中220V供電的放大器改成主路60V集中供電，一臺供電器可以為若干放大器提供電力，供電器自身具有比放大器強的抗雷擊性能，只要在供電器上做好避雷措施，就能解決若干臺放大器從供電線路串入雷電的問題。對于網絡中現存的220V供電，且自身沒有防雷裝置的放大器，可將其供電插座換為防雷插座。
省錢的辦法也可用接線空間大一點的三眼插頭，在其相、零、地接線柱間分別連接兩個400V壓敏電阻，地線接線柱再連一根導線到附近的接地線上，如此做好的插頭加插到原供電插座上，雷擊時就可提供一個在放大器前的過壓回路，從而減少雷擊對放大器的損壞。電源線在進入電子設備前可繞幾個圈以形剮、電感，對50Hz電流沒有什么影響，對阻擋雷電波侵入設備也有一定作用。
7防雷設施的維護有線電視網絡安裝好了防雷設施，系統設備就不會受到雷電襲擊了，這種想法是錯誤的。電視工作者應該時時刻刻樹立防雷意識，在每年雷雨季節即將來臨前，認真組織專業人員定期對有線電視系統的防雷設備進行檢修和維護。
檢驗防雷設施是否老化、失效，是否受到人為破壞或損傷，一旦發現防雷設施不能正常工作的話，應該及時更換安裝新的設備，以徹底杜絕雷擊隱患。電視工作者在平時的網絡管理和維護工作中，要培養成良好的防雷操作習慣。例如，一旦看到雷雨天氣即將來臨時，在前端機房應該提前切斷室外連接線纜和室內網絡設備之間可斷開的非工作的物理連接；前端設備供電如配有不間斷電源，在雷電期間應切斷外部部電源；不要將重要的網絡設備緊靠住墻壁或者避雷引線放置。
