8路網絡千兆信號防雷器
型號：SBRJ45-E1000/8
SBRJ45-E1000/8主要針對8個千兆以太網端口進行電涌防護，適用于保護單臺計算機或服務器、交換機，SBRJ45-E1000/8/16/24可分別保護8路、16路和24路千兆以太網標準雙絞線，適用于布線標準為六類系統的SWITCH、HUB、ROUTER和計算機等網絡設備的雷擊或其他電涌保護。
應用范圍：
用于單機工作站、網絡線路、交換機、雷擊等的線路防雷保護。主要用于局域網數據、信息傳輸線及其設備的防雷、過壓保護，如10/100/1000Mbps SWITCH、HUB、ROUTER等網絡設備的雷擊和雷電電磁脈沖造成的感應過電壓保護。應用在雷擊保護區1-2區和2-3區網絡線路浪涌過電壓保護;大容量10000A,快速反應（10納秒）,過流自斷開，自恢復;網絡機房服務器防護;網絡機房其它帶網絡接口設備防護 。
產品特點：
● 響應時間短，在1納秒內；插入損耗低。
● 當雷擊侵入時，無需中止用電設備，不影響正常運作。
● 采用多級保護電路，殘壓水平低，PCB采用微帶設計，隔離好線擾低。
● 數據傳輸率高，使用頻率范圍大。
●外觀設計新穎，體積小安裝方便；使用方便,無須維護。
技術參數：
|
產 品 型 號 |
SBRJ45-E1000/8 |
|
保護路數 |
8路 |
|
標稱工作電壓Un |
5V |
|
最大允許工作電壓 |
6V |
|
標稱放電電流（8/20μs)In |
2.5KA |
|
最大放電電流（8/20μs)Imax |
5KA |
|
線-線電壓保護水平(In)Up |
≤15V |
|
線-PG電壓保護水平(In)Up |
≤150V |
|
寄生電容 C |
≤25pF |
|
適應傳輸速率 Vs |
1000Mbps |
|
保護形式 |
8線（Pin1/2，3/6，4/5，7/8) |
|
安裝模式 |
串聯 |
|
插入損耗 Ae |
≤0.5dB |
|
響應時間 Ta |
≤1ns |
|
接口形式 |
RJ45 |
|
外殼材料 |
屏蔽金屬 |
|
安裝方式 |
35mmDIN軌/桌面 |

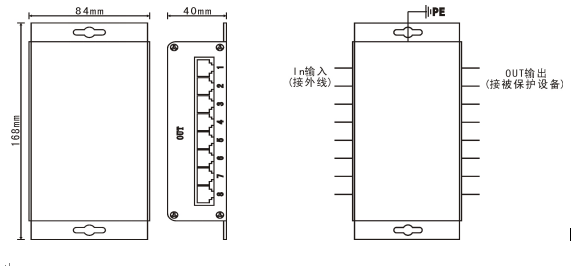

產品安裝：
可安裝在雷電保護分區的LPZOB-1界面或更高的界面，同時保護一路或路千兆網絡線路。在安裝布線時，被保護數據線的信號不應被未保護端線纜和接地線的電涌電流所污染；接地線應盡可能通過最短的路徑接地，長度不要超過1.5米； 數據線纜的彎曲半徑不能小于35mm。
安裝時注意線纜進出方向，有“IN”和“OUT”標志。“IN”始終為非保護側，并指示過電壓可能產生的方向、保護側“OUT”指向被保護區域或設備，通過接地導線進行等電位連接,安裝時應盡量靠近被保護設備可方便安裝在15/35mm標準導軌上,產品僅有一個垂直單位高度（1U），占用空間少，并通過90°、180°和270°旋轉安裝支架，支持多種水平和垂直安裝方式，特別適合安裝于19″機柜內。安裝時注意進出電涌保護器的線纜應分開走線，以免出現電涌的二次耦合。
產品維護：
應定期檢查電涌保護器的工作情況，如果發現因為電涌保護器的原因引起系統傳輸性能的降低或信號中斷，提示用戶保護電路已失效，保護器對安裝在它下游的電子設備失去保護作用，用戶須立即更換保護器。
