首頁 > 產品中心 > 百兆POE以太網防雷器

詳細介紹

POE防雷器百兆POE以太網防雷器
型號：RJ45-E100/POE

POE以太網電涌保護器參照國家標準GB/T18802.21-2004/IEC61643-21:2000設計。適用于對以太網供電線路的數據線和供電電源設備進行浪涌保護的復合防雷器，內部結構包含數據線和電源線兩種保護方案，確保系統過電壓精確防護，使其免受感應過電壓、操作過電壓和靜電放電等所造成的損壞；同時帶有不同電壓等級的信號電源的防雷保護。

應用范圍：
以太網供電線路,網絡數據線,供電電源

POE防雷器功能特點：
● 多級保護、通流容量大
● 限制電壓低、響應時間快
● 插入損耗小、信號傳輸性能優越、穩定，使用壽命長。
● 結構美觀，易于安裝和維護

技術參數：

型號	RJ45-E100/POE
	網絡單元		電源單元
額定工作電壓Un	5V		48V
最大持續運行電壓Uc	6V		60V
最大放電電流Imax	1-2	0.3KA	4-5	0.3KA
（8/20ms）	3-6	0.3KA	7-8	0.3KA
	1、2、3、6、4、5、7、8-PE	5KA	1、2、3、6、4、5、7、8-PE	5KA
	SE-PE	3KA	SE-PE	3KA
限制電壓Up10/700/ms	1-2	＜20V	4-5	＜110V
	3-6	＜20V	7-8	＜110V
絕緣電阻MΩ	≥0.4
傳輸速率Vs	100 M
插入損耗dB	≤0.5
近端串?dāng)_dB	≥60（PASS）
帶寬FG	(0.3~100)M
響應時間Ta	≤1ns
外殼防護等級	IP20
外形尺寸	103×76×36（mm）
外殼材料	屏蔽金屬鋁

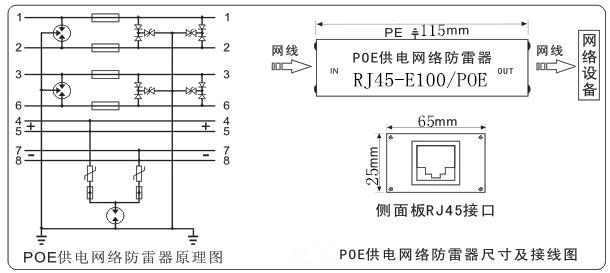

保護線對	2對（1-2、3-6）		2對（4-5、7-8）
接口方式	RJ45		RJ45

安裝、使用和維護
1.安裝說明
將保護器接入系統前，先檢查地網接地電阻，應符合規范要求。將保護器接入被保護設備前端，必須連接可靠。將保護器的接地線盡可能短地連接到保護接地母線上。
2.注意事項
保護器上有輸入（IN）、輸出（OUT）標志，輸出端與被保護設備連接，切勿接反。否則會造成保護器的損壞，設備也無法得到保護。若由于插頭座連接不良等因素引起損耗增大，應重新連接或更換保護器。用戶不可隨意拆卸保護器各部位的緊固件，以免造成損壞，影響正常工作。

保護器的檢查
1.用三用表“Ω×1”檔測量網絡信號的對應輸入對輸出阻值約為2.2Ω，若阻過大和異常應更換保護器。
2.用三用表“Ω×10K”檔測量網絡信號線對雷地阻值，約為400kΩ；線對雷地、外殼對雷地的電阻，應為無窮大。若測得的阻值與上不符，應更換保護器。
