詳細介紹

導軌式控制信號防雷器

型號：SBT05YM2；SBT12YM2；SBT24YM2

適用范圍：
SBT系列信號防雷器適用于:V.1， X.27， RS485， RS422。
LAN， CAN， V.24/RS232-C， MODEM BUS。4-20mA模擬量、令牌網、工業總線、音頻線路。
◆ 用于直流配電設備的防雷保護，如程控交換機、安防監控系統等。
◆ 對相同工作電壓下，相同規格內的傳輸速率之信號保護同樣也適用。

功能：
SBT系列雙絞線信號電涌保護器用于端子接口方式連接的雙絞線信號傳輸設備防雷及抗浪涌保護作用。

產品特點：
1、采用名牌大容量浪涌吸收元件，通流量大；
2、采用超低電容設計，信號傳輸特性能好；
3、采用多級保護設計，精細保護，性能卓越；
4、納秒級快速響應；
5、殘壓低、保護設備安全可靠；
6、過電壓、過電流雙重保護；
7、安裝簡單，免維護；

技術參數：

型號	SBT05YM2	SBT12YM2	SBT24YM2
標稱工作電壓Un	12V	24V	48V
最大持續運行電壓Uc	18V	30V	60V
標稱負載電流It	2A
標稱放電電流（8/20μs)In	5KA
最大放電電流（8/20μs)Imax	10KA
電壓保護水平（In)Up	≤60V	≤120V	≤280V
響應時間tA	≤1ns
帶寬fG	2MHz
插入損耗ag	≤0.5dB
溫度范圍	-40℃～+80℃
接口類型	螺絲端子
安裝接線規格	1.5 mm²～4mm²
外殼材料	阻燃塑料

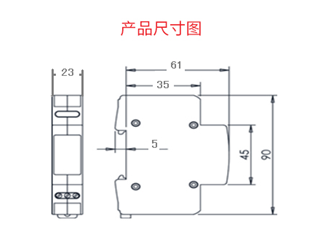

安裝寬度	90mm×23mm×61mm
安裝支架	35mm電氣導軌
防護等級	IP20

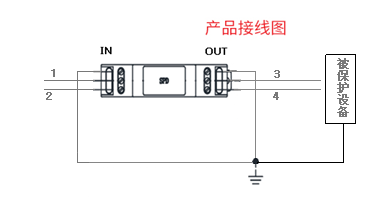

安裝方法：
1、為防止不必要的傷害，在安裝前必須檢查電涌保護器，若電涌保護器有任何缺陷，則不得進行安裝。
2、電涌保護器只能在遵守其技術表格規定的條件下使用，若超出其給定值的上限，則可能導致電涌保護器本身甚至被保護設備的損壞。
3、安裝此保護器時，必須遵循保護器的相關標準和規范。此電涌保護器必須由已取得相關證書的專業人員在需要保護的電子設備前進行安裝。
4、防雷器產品標有標志的接地端應接上地線，地線的螺桿上配有接線叉，用于接地匯集排與防雷器地線的連接，接好地線后，務必要旋緊螺釘。接地線選用2.5mm2以上的銅線，地線到接地匯流排的長度應小于1m且盡量粗短，接地電阻應小于4Ω。
5、防雷器接地用盡可能最短的線連接。該保護器接地采用端子接地方式，接地線必須與防雷地線相連。信號的屏蔽線可直接接到接地端子上。
6、該防雷器在不超過要求的條件下安裝是不需要長期維護的，只需系統例行維護；如在使用過程中，線路傳輸出現問題，換下電涌保護器后線路傳輸恢復正常，說明電涌保護器已經損壞，需維修或更換。

注意事項：
▲ 防雷器輸出端所有端口均連接被保護設備。
▲ 防雷器正負線路不要接反或接錯。
▲ 防雷器安裝在被保護設備前端越近效果越好。
▲ 防雷設備需要定期檢查，產品劣化后必須立即更換。
▲ 更換、安裝防雷器時切記不可帶電作業。
▲ 防雷接地一定要良好且接地電阻不大于4歐姆。
▲ 防雷器前端需加裝短路裝置確保避免防雷器劣化后短路引起火災。
