2970613037@qq.com一、前端、傳輸端、后端分類防護
安防系統包括前端信息采集設備、傳輸線路與后端存儲和監控中心，對各個部分的雷電浪涌防護也要區別對待。
1、傳輸防護
主要包括傳輸信號線和電源線防護。傳輸線路應強力建議采用直埋敷設方式，不建議采用架空方式，因?yàn)榧芸站€最容易遭受雷擊。如非架空不可，為避免首尾端設備損壞，架空線纜自身要做強化處理，譬如采用高質量的屏蔽線纜，增加屏蔽銅網的密度，屏蔽銅網做好接地處理；并盡量讓架空線沿建筑物走，但要遠離接閃導體的引下扁鋼，傳輸時應在每一電桿上做接地處理，架空線纜的吊線和架空線纜路中的金屬管道均應接地，中間放大器輸入端的信號源和電源均應分別接入合適的避雷器。
2、后端存儲與監控中心設備防護
從直擊雷防護來說，監控中心所在建筑物應有防直擊雷的避雷針、避雷帶或避雷網。從感應雷電防護來說，進入監控中心的各種金屬管線應接到防感應雷的接地裝置上。架空電纜線直接引入時，在入戶處應加裝避雷器，并將線纜金屬外護層及自承鋼索接到接地裝置上。監控中心應設置等電位連接箱，并用銅排引出，最好環繞監控中心墻面走一圈(在抗靜電地板下)，并將防雷器接地端、PE線、設備保護地、防靜電地、金屬管槽等都連接到等電位銅排上，以防止危險的電位差。各種電涌保護器(避雷器)等的接地線應采用銅質線，并以最短及盡可能粗的線徑與等電位銅排進行電氣連接。
3、前端設備防護
前端設備主要分為室內、室外兩種，室外設備如果遠離建筑，不在建筑物直接雷保護裝置的有效保護范圍內的，則要考慮安裝直擊雷防護裝置；對于已經處于接閃器(避雷針或其它接閃導體)或高層建筑原有接閃系統保護范圍之內的前端設備，一般不再另行考慮直擊雷防護。如室外數字高清攝像機，在建筑接閃器有效保護范圍之內，為防止雷電感應，沿電線桿引上的攝像機電源線和信號線除應穿在接地的鋼管內以達到屏蔽作用外，為防止雷電感應電流沿線路侵入前端設備，則在設備前的每條線路上都應加裝相應的避雷器，并該避雷器要接大地，并確保接地質量，否則避雷器等于沒裝。

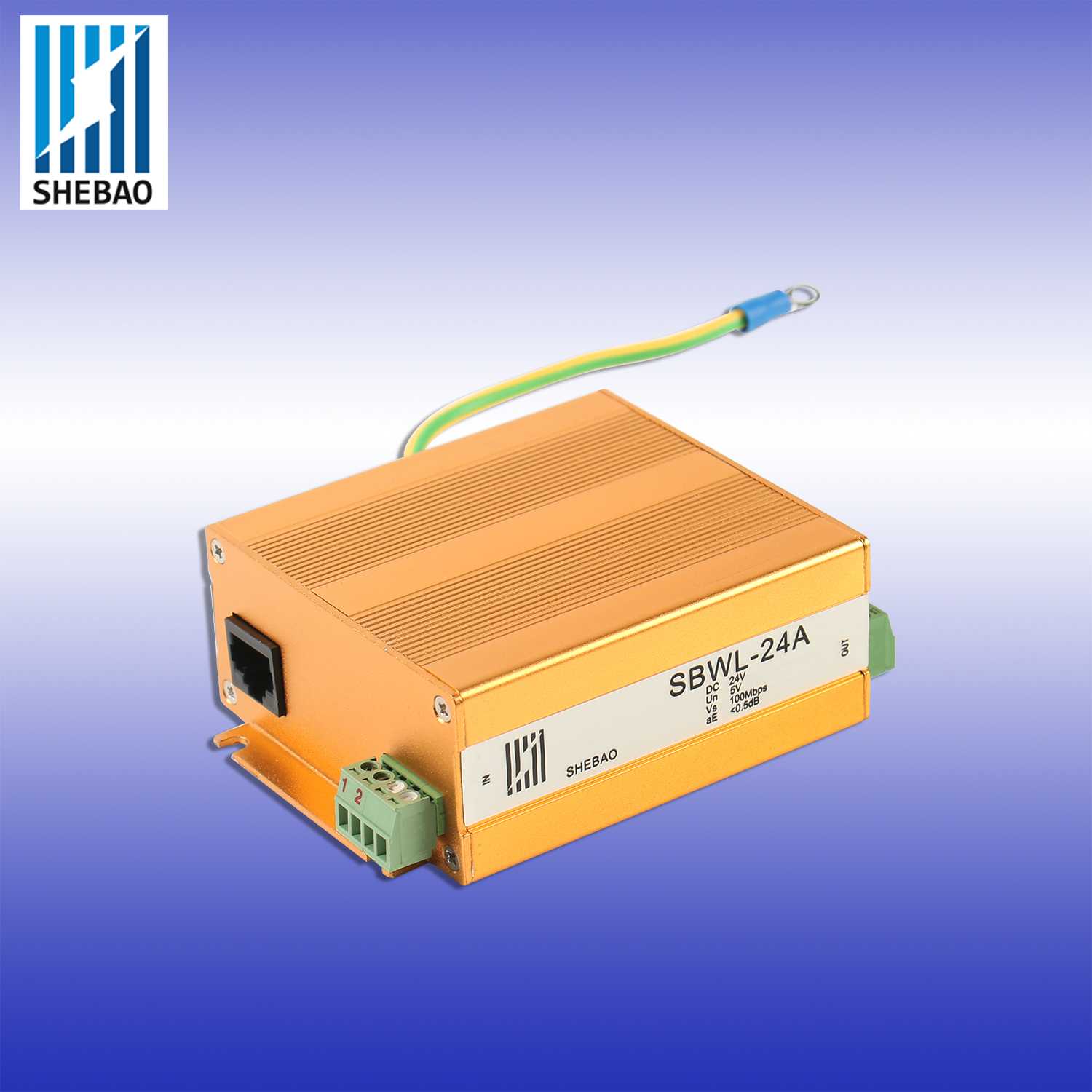

值得注意的是，室外孤立的立桿攝像機防直擊雷應設置獨立避雷針，但立桿攝像機應被置于獨立避雷針的有效防護范圍內，并獨立避雷針與立桿攝像機的距離盡可能地遠(保證有效防護前提下)應避免避雷針引下線上強大的泄放雷電流的感應磁場對攝像機線纜的影響，另外攝像機立桿及安裝支架最好是鋼制的(既有抗風的鋼性，又導電性能和屏蔽性好)，并也要做非常良好的接地(接地電阻要達到防雷要求)；室內前端設備需做好雷電感應浪涌防護，視頻監控系統通過常規的三合一(視頻+控制+供電)、二合一(視頻+供電)防雷產品，對前端設備如攝像機的電源、視頻、云臺控制等進行防護。
