單相電源綜合防雷箱
電源綜合防雷箱﹝SPD，電涌保護器﹞是依照IEC標準設計，依一體化的設計理念為基礎開發出帶有雷電計數器及遙信的附加功能在配電系統中提高了對浪涌觀察及預防的性能。
應用范圍：
電信，智能建筑，機場，工廠，電力。鐵路等低壓配電系統，電器，電子設備和設備內互聯系統過電壓及高壓靜電的防護，主，分配電系統中的過電壓浪涌保護。
產品特點：
● 放電通流量大，保護水平高，安全，可靠，維護方便
● 本產品防雷單元｛每相｝采用矩陣式多芯片組合電路結構
● 每相線路設計采用均流技術，大通流量設計
● 每一放電單元設有熱熔保護和過流保護
● 工作狀態指示﹝正常為綠燈，失效或故障為紅燈）
● 配有雷電計數器，能高錄大于3KA以上的雷擊事件次數
● 結構美觀，安裝方便
技術參數：
|
型號 |
AC-220C/20D |
AC-220B/40D |
AC-220B/60D |
AC-220B/80D |
|
適用電源 |
220V |
|
電源系統 |
IT |
|
標稱工作電壓 |
Un |
275V |
|
最大持續運行電壓 |
Uc |
380V |
|
標稱通流容量 |
Isn |
20KA |
40KA |
60KA |
80KA |
|
最大通流容量 |
Imax |
40KA |
60KA |
80KA |
100KA |
|
電壓保護級別 5KA(8/20μs)在Isn時 |
Up |
≤1.2KV |
≤1.5KV |
≤1.8KV |
≤2.0KV |
|
≤1.75KV |
≤2.0KV |
≤2.2KV |
≤2.5KV |
|
泄漏電流 |
IL |
≤15μA |
|
響應時間 |
Ta |
≤25ns |
|
最大保險絲強度 |
125AgL/gG |
|
附件 |
配有正常（綠）和故障（紅）指示燈，遠程告警端子、雷電計數器、空開 |
|
工作環境 |
溫度：-40/+85℃，相對濕度：5～95%（25℃ |
|
安裝 |
螺絲（螺絲釘）固定 |
|
連接 |
10-25mm2多股或單導線 |
|
外殼材料 |
合金材料 |
避雷器安裝要求說明：
1、SPD應用于主分配電系統為220V第一、二、三級雷電防護，并聯安裝在建筑物配電箱或機房的電源進線端，配35mm電氣導軌，可采用凱文連接方式。安裝前必須切斷電源，嚴禁帶電操作。
2、安裝時請根據安裝示意圖所示連接，其中L為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器開關，檢查工作狀態是否正常。
3、在AC供配電系統中，為防止SPD老化短路造成系統故障，SPD安裝線路上應有過電流保護器件，并選用有劣化顯示功能的SPD。
4、避雷器應盡量安裝在被保護設備內，若無法安裝在被保護設備內時，必須先將SPD安裝在安裝盒內，再安裝在附近的墻上或靠近被保護設備的其它地方。
5、SPD連接導線長度不宜超過0.5m，接地引線應盡量避免與電源線緊挨平行布設，并宜粗、短、直。
6、當SPD1至SPD2的線距長度小于10米時， SPD2至SPD3的線距長度小于5米時，需要在SPD之間應加裝退耦電感。
7、各級電源SPD必須安裝在交流配電設備的交流輸入端，宜采用凱文接線方式連接（將室內接地匯集線與接地引入線連接處斷開，斷開處的兩端分別單獨引線接至SPD的接地端）。
8、SPD和空氣開關與35mm的標準導軌可靠固定，電源一級SPD連接導線線經不得小于16mm2,接地導線線徑不得小于25mm2；電源二級SPD連接導線線經不得小于10mm2,接地導線線徑不得小于16mm2；電源三級SPD連接導線線經不得小于6mm2,接地導線線徑不得小于10mm2；信號避雷器連接導線線經不得小于2.5mm2,接地導線線徑不得小于6mm2。
9、電源SPD應以最短、直路徑接地，SPD的接地線應避免出現“V”形和“U”形彎，連線的彎曲角度不得小于90°，且接地線必須綁扎固定好，松緊適中。
10、SPD連接線的走線要美觀，特別是直線、轉彎、連接頭，保證SPD整潔美觀，連接牢固可靠。
11、SPD安裝完畢后，須由施工單位技術主管再次檢查確認，保證SPD安裝正確、可靠，SPD的接地要求應小于4歐姆；如整個防雷系統采用共用接地時，其沖擊接地電阻要求應該≤1歐姆。

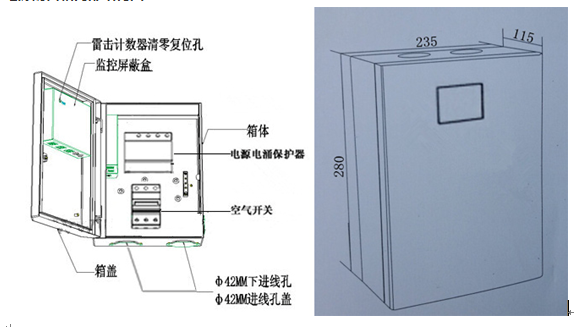

電源防雷箱內部結構圖：
