單相電源防雷箱
適用范圍：
通用于TT、 TN-S/TN-S-C供電系統，特別適合于電網品質差的電源防護?？膳溆趹敉膺M(jìn)線的配電箱內，或者配于無配電箱安裝，但需一級防護的位置。
產品特點：
◇采用名牌大容量浪涌吸收元件，通流量大；
◇采用溫度斷路控制技術，徹底避免火險發生；
◇采用多壓敏并聯，多重自主均流技術，能耐受多重雷擊。
◇快速響應，輸出殘壓低；
◇采用優質耐熔片，性能高可靠；
◇有遠程告警接點，便于遠程監控 ；
◇雙色發光二極管工作及失效指示，直觀清晰；
◇安裝簡單，免維護；
技術參數：
|
型號 |
SBP40KA-220X3 |
SBP60KA-220X3 |
SBP80KA-220X3 |
SBP100KA-220X3 |
|
標稱電壓 |
單相220V(L+N+G) |
|
大持續工作壓 |
275V |
|
最大通流容量 |
60KA |
80KA |
100KA |
120KA |
|
標放電電流 |
40KA |
60KA |
80KA |
100KA |
|
保護水平 |
1.2KV |
1.5KV |
1.5KV |
1.8KV |
|
響應時間 |
≤ 25ns |
|
外型尺寸 |
280X200X70(mm) |
|
工作環境 |
溫度-40C~~+75C,相對濕度<=95%（25C），海拔高度<=3km |
安裝說明:
在安裝電源避雷箱時，要求避雷箱的接地端與接地網之間的連接距離盡可能越近越好。如果避雷箱接地線拉
得過長，將導致避雷箱上的限制電壓（被保護線與地之間的殘壓）過高，可能使避雷箱難于起到應有的保護
作用，因此避雷箱的正確安裝以及接地系統的良好與否，將直接關系到避雷箱防雷的效果和質量。避雷箱安
裝的基本要求如下：
1.電源避雷箱的連接引線，必須有足夠粗，并盡可能短；
2.引線應采用截面積不小于25mm²的多股銅導線；
3.如果引線長度超過1.0m時，應加大引線的截面積；
4.引線應緊湊并排或幫扎布放
5.電源避雷箱的接地線應為不小于25~35m²多股銅導線，并盡可能就近可靠入地。
注意事項：安裝時切不可帶電操作，以免產生人身危險。

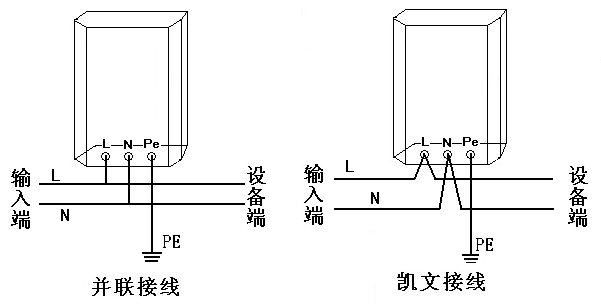

安裝示意圖：
