2970613037@qq.com建 筑 物 低 壓 配 電 系 統
社保電子防 雷 方 案
第一章 概 述
在雷電環境下，建筑物低壓配電系統存在雷電流引入風險，會造成用電設備損壞。為減少雷電災害，結合建物防雷規范要求，提出如下防雷方案。
第二章 雷電災害
雷電是帶電雷云對雷云或地面放電的物理現象。雷電災害主要包括直擊雷、雷電靜電感應、雷電磁脈沖等多個方面。
具體解釋說明如下：
l 直擊雷：
直擊雷是指雷云直接對地面放電的物理現象。地面受到直擊雷雷擊，雷擊地點將產生瞬時大電流，若不能將雷電流及時釋放，受雷擊的物體瞬間產生大量熱，造成物體膨脹、熔化、燃燒、爆炸等損壞。
通常情況下，建筑物必須考慮直擊雷的危害。國家頒布的《建筑物防雷設計規范》就是針對可能因直擊雷帶來重要損失的建筑物，確定了非常詳盡的防雷設計、安裝、驗收等條例。
l 雷電靜電感應：
雷電感應是指當天空有帶電的雷云出現時，雷云下金屬線路、金屬物等，由于靜電感應的作用而帶上與雷云相反的電荷。當雷擊發生后，雷云電荷通過閃擊迅速消失。金屬線路上的感應電荷沿線路傳播，造成設備的線路端口出現瞬時過電壓。金屬物上的感應電荷，若不能及時消失，將會出現對外放電現象，形成火花。
l 雷電磁脈沖：
雷電磁脈沖是指由于雷電流有極大的峰值和徒度，雷電閃擊瞬間，在所發生區域內，瞬時形成雷電磁場。在變化的雷電磁場作用下，區域內所有金屬線路感應形成瞬時雷電流。若雷電流侵入到供電線路、通訊線路中，將會造成設備的線路端口出現瞬時過電壓。
進入建筑物之前的低壓配電系統線路（包括高壓線、低壓線兩個部分），受到直擊雷、雷電靜電感應、雷電磁脈沖的影響，使得低壓配電系統線路引入雷電流。進入建筑物之后的低壓配電系統線路，有建筑物的防直擊雷保護與建筑物的電磁屏蔽保護，受雷電影響較小。
因此，低壓配電系統防雷就是防止低壓配電系統從建筑物以外線路引入雷電流。

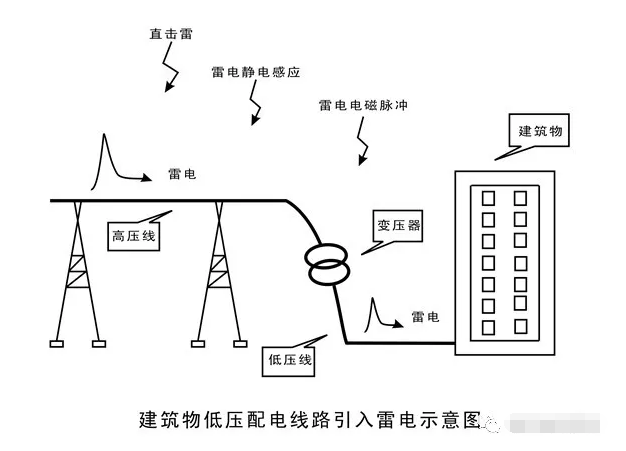

參考如下示意圖：www.wodong.cc
